기차 바퀴는 철도 차량에서 가장 중요한 하중 지지 부품 중 하나입니다. 그들의 기하학적 구조는 안전성, 승차감 안정성, 마모 성능 및 곡선 협상 능력에 직접적인 영향을 미칩니다.
열차 휠 트레드 설계를 이해하는 것은 철도 엔지니어, 철도 차량 제조업체 및 조달 전문가에게 필수적입니다.
1. 열차 바퀴 접촉 응력 및 하중 분포
기차 바퀴는 차량의 전체 무게를 지탱합니다. 그러나 바퀴 트레드와 레일 사이의 접촉 면적은 매우 작습니다.
접촉 순간 접촉 응력은 최대 1000MPa에 도달할 수 있습니다.
이러한 극심한 휠-레일 접촉 응력으로 인해:
· 기차 바퀴는 고강도 단조강으로 제조됩니다.
· 우수한 내마모성이 요구됩니다.
· 긴 사용 수명을 위해서는 피로 저항이 중요합니다.
· 정밀한 열처리로 구조적 신뢰성을 보장합니다.
견고한 강철 구조는 강도와 내구성을 보장하지만 휠 무게와 구름 소음도 증가합니다.
2. 기차 바퀴 트레드란 무엇입니까?
바퀴 트레드는 레일과 접촉하는 열차 바퀴의 구르는 표면입니다.

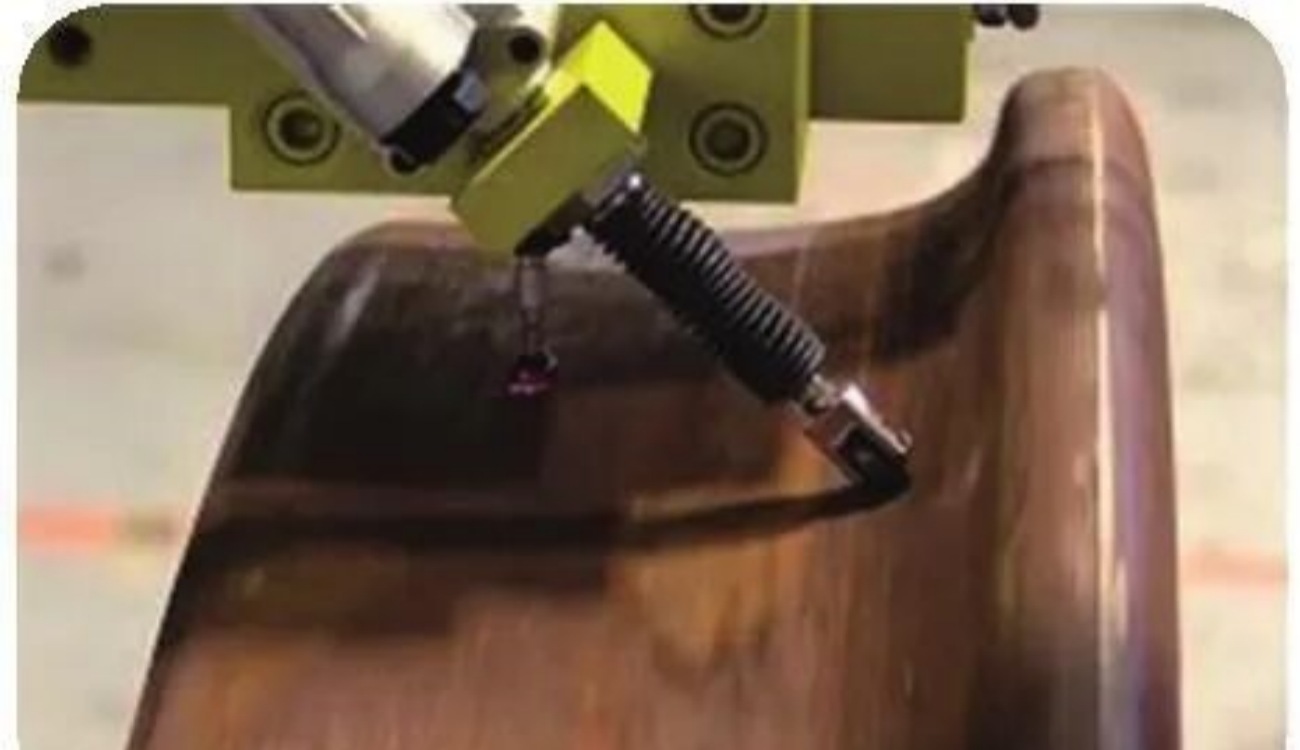

원통형 표면과 달리 철도 바퀴는 원뿔형 트레드 프로파일을 사용합니다. 휠 플랜지는 레일 안쪽에 위치하며 트레드 표면은 특정 테이퍼 비율로 설계되었습니다.
표준 트레드 테이퍼 비율
원추형 트레드에는 일반적으로 두 개의 경사 구역이 포함됩니다.
· 1:20 테이퍼(때때로 고속열차의 경우 1:40)
내부 플랜지에서 48~100mm 이내에 위치합니다.
이는 기본 휠-레일 접촉 영역입니다.
· 1:100 테이퍼
플랜지에서 100mm 이상 떨어진 곳에 위치합니다.
이 섹션에서는 2차 안정성 지원을 제공합니다.
이 이중 테이퍼 형상은 철도 차량 안정성에 핵심적인 역할을 합니다.

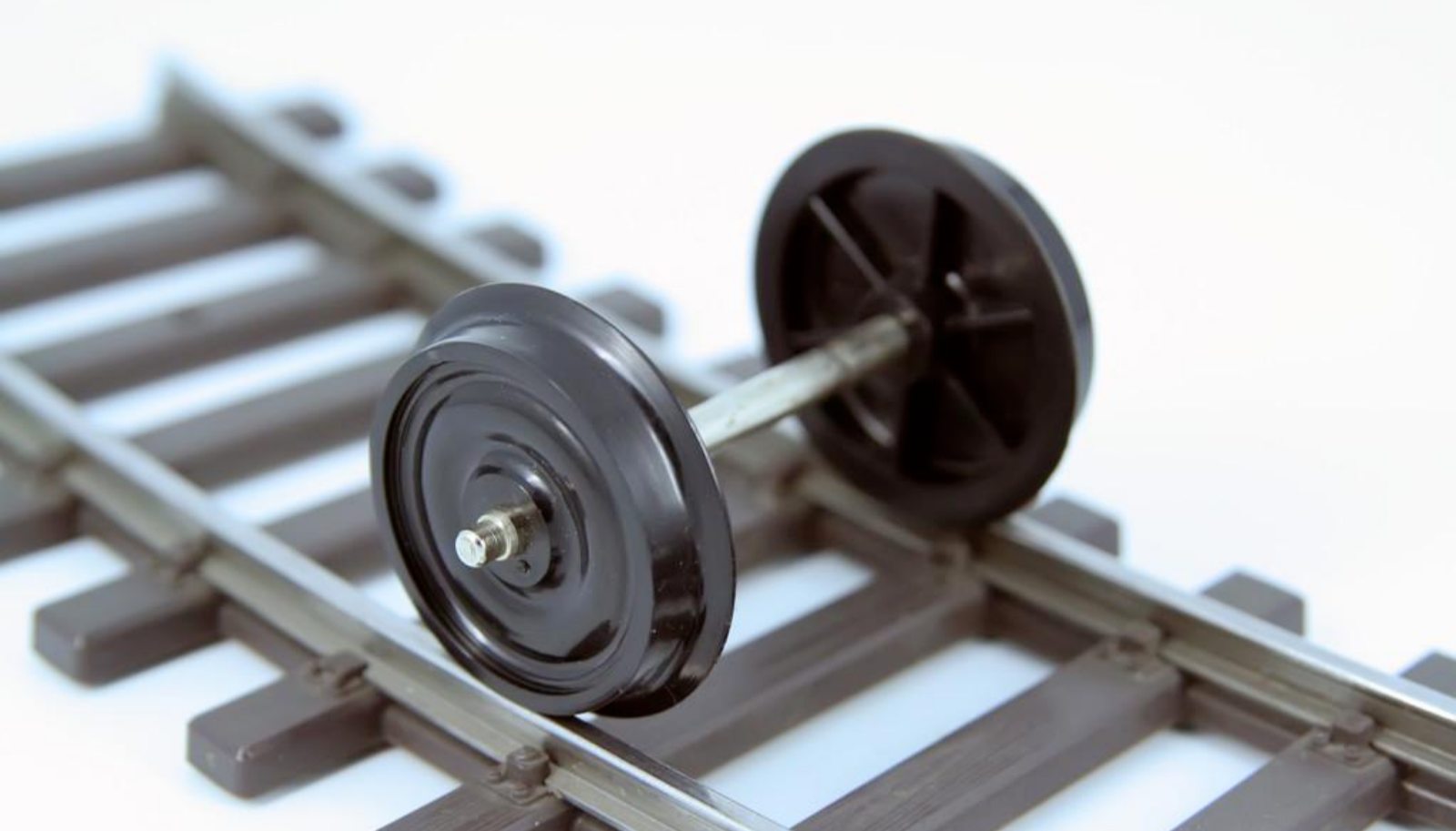

3. 기차 바퀴가 원통형이 아닌 원뿔형인 이유
기차 바퀴가 원통형이라면 측면 움직임으로 인해 불안정해질 수 있습니다.
원뿔형 트레드를 사용하면 자동으로 중심을 맞추는 동작이 가능합니다.
휠셋이 트랙 중심선에서 멀어질 때:
· 한 바퀴의 회전 반경이 증가합니다.
· 반대쪽 바퀴의 회전 반경이 감소합니다.
· 구름반경의 차이로 인해 복원력이 발생합니다.
이러한 기하학적 원리는 자연스럽게 휠셋을 레일 중앙으로 다시 안내합니다.
결과적으로:
· 플랜지 마모가 감소됩니다.
· 주행 안정성이 향상됩니다.
· 유지관리 비용이 감소합니다.
4. 기차 바퀴가 차동 장치 없이 곡선을 통과하는 방법
기차 바퀴는 단단한 축에 고정되어 있습니다. 이는 두 바퀴가 동일한 각속도로 회전한다는 것을 의미합니다.
곡선을 입력할 때:
· 바깥쪽 바퀴는 더 긴 거리를 이동해야 합니다.
· 안쪽 바퀴가 더 짧은 거리를 이동합니다.
원뿔형 트레드 프로파일은 이 문제를 기계적으로 해결합니다.
구름 접촉 반경이 다르기 때문에:
· 외부 휠은 더 큰 유효 롤링 반경으로 작동합니다.
· 내부 휠은 더 작은 유효 롤링 반경으로 작동합니다.
이러한 차이로 인해 열차는 미끄러짐이나 차동 기어 시스템 없이 곡선을 원활하게 통과할 수 있습니다.
이는 철도 엔지니어링에서 가장 효율적인 기계 설계 중 하나입니다.
5. 휠-레일 형상의 공학적 중요성
휠 트레드 디자인은 다음에 직접적인 영향을 미칩니다.
· 곡선협상 안전성
· 휠 및 레일 마모율
· 고속 작동 안정성
· 승차감
· 유지보수 간격
최적화된 철도 바퀴 형상은 현대 화물차, 기관차, 지하철 시스템 및 고속 열차의 기본입니다.
